Измерительная фотосъёмка: масштаб и фотограмметрия

Измерительная, или метрическая, фотосъёмка нужна не для эффектного кадра, а для сохранения пространственных признаков объекта. По правильно полученному снимку можно соотнести размеры следа, предмета или расстояния между объектами с известным масштабом. Сам снимок не превращается от этого в экспертизу: достоверность зависит от положения линейки, геометрии камеры, сохранности исходного файла и того, можно ли воспроизвести измерение. В процессуальном смысле фотографирование при следственном действии и приложение снимков к протоколу связывают с фиксацией хода и результатов действия; технику съёмки нельзя отделять от описания того, что и в какой последовательности было сделано.

Эта статья разбирает измерение объектов и сцены. Если нужно показать расположение предметов и ход осмотра в целом, это лишь один из элементов фиксации обстановки совершения преступления. А задача опознавательной съёмки иная: она стандартизирует отображение внешности, а не извлекает размер по кадру.

Что делает съёмку измерительной

Обычная фотография сохраняет вид объекта, но перспектива меняет видимый размер: ближняя часть кажется крупнее дальней. Измерительная съёмка добавляет к изображению опору для перехода от пикселей к реальному размеру либо фиксирует геометрию сцены несколькими кадрами. Поэтому вопрос «сколько сантиметров на фото?» имеет ответ только после проверки исходных условий.

Для плоского или почти плоского следа самый понятный вариант - масштабная съёмка с линейкой. Для протяжённого участка используют глубинный масштаб. Стереофотограмметрия опирается на два снимка одной сцены из разных точек, а современные комплексы могут строить 3D-модель по серии фотографий или лазерному сканированию. Методы не конкурируют: линейка удобна для детали, а модель помогает сохранить взаимное положение множества объектов.

Масштабная линейка: в плоскости следа и у края

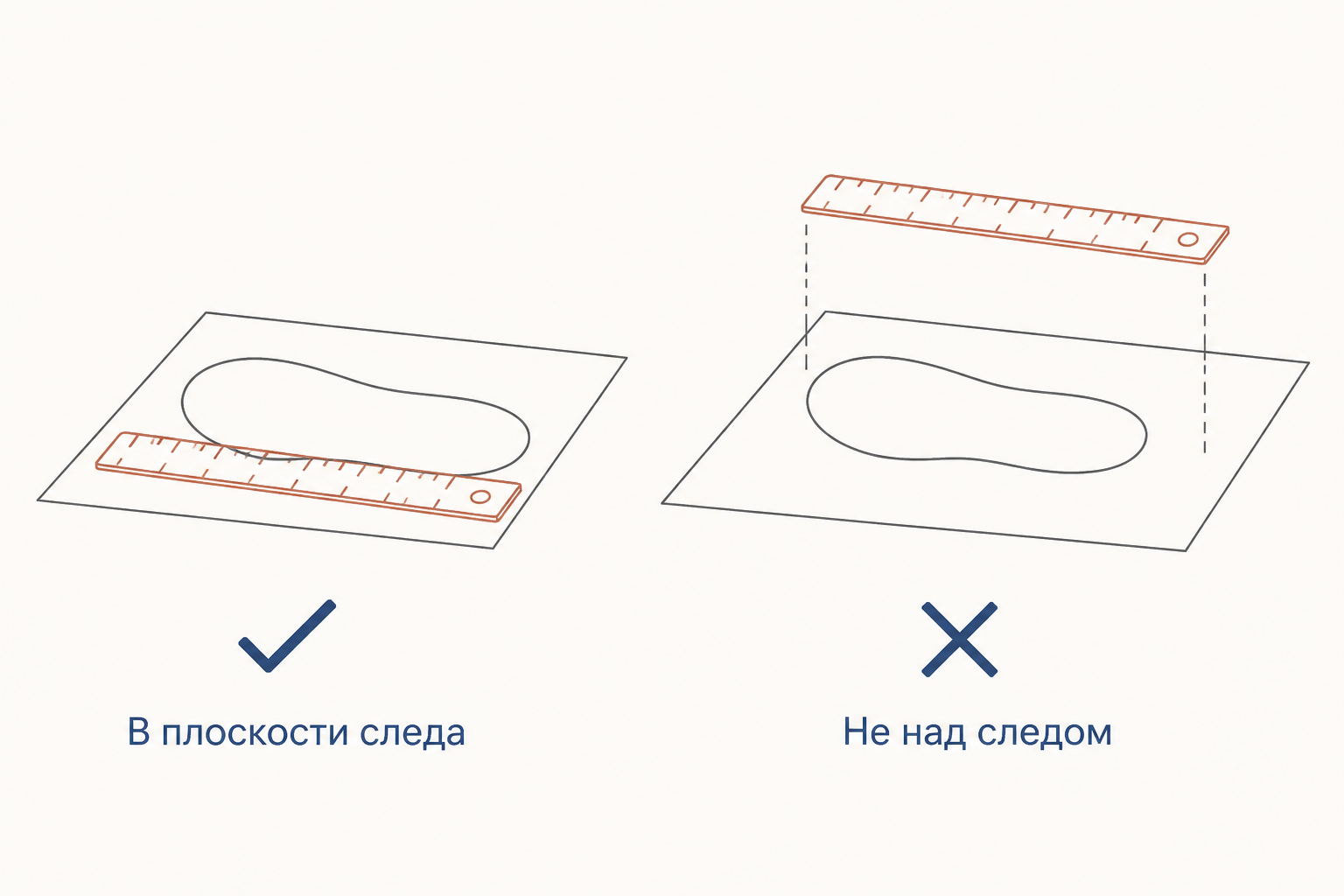

Линейка должна лежать в плоскости измеряемого объекта. У объёмного следа обуви это обычно плоскость его дна, а не поверхность земли вокруг: приподнятая линейка окажется ближе к объективу и даст другой масштаб. Линейку размещают у края, чтобы не закрыть рисунок, контур или повреждение. Если объект объёмный и одна плоскость не описывает его форму, один кадр с линейкой не решит задачу: нужны дополнительные ракурсы и описание.

Камеру ориентируют по возможности перпендикулярно плоскости объекта. Тогда деления линейки и объект находятся в одинаковой геометрии, а перспективное уменьшение минимально. Это не означает, что допустимо двигать след ради удобства. До детального кадра полезно зафиксировать участок ориентирующим и узловым снимками, чтобы масштабная деталь не потеряла контекст. Похожую последовательность для следов рассматривает статья о дорожке следов ног.

Рассчитать для своей задачи

Линейка показывает размер, но не исправляет размытость, пересвет и перекрытие объекта. Снимок проверяют на резкость именно в зоне признака и шкалы. Нельзя вырезать линейку при подготовке иллюстрации, если по ней предполагается измерение; рабочая копия для наглядности должна быть отделена от исходника. Также не следует писать в подписи «размер установлен», если на снимке видна лишь часть объекта или линия масштаба расположена в иной плоскости.

Как посчитать размер по кадру

Самая простая учебная модель работает, когда линейка и объект расположены в одной плоскости. Пусть на оригинальном кадре отрезок шкалы 50 мм занимает $p_s=400$ пикселей, а длина следа между выбранными точками $p_o=624$ пикселя. Тогда масштаб равен $50/400=0{,}125$ мм на пиксель, а длина равна

$L=p_o\frac{50}{400}=624\cdot0{,}125=78\text{ мм}.$

Это пример вычисления, а не готовая методика для любого файла. Измерять нужно на оригинале или его контролируемой копии без изменения масштаба, а точки начала и конца описать. Если линейка лежит на 20 мм выше следа, а объектив смотрит под углом, отношение пикселей уже не является общим масштабом. Перспективная коррекция требует калибровки, плоской опорной поверхности и фиксированной геометрии, а не догадки по одной красивой фотографии.

Полезно сохранять не только итог $78$ мм, но и входные данные: от какой до какой риски взят эталон, какие точки объекта выбраны, разрешение файла, выполнялась ли коррекция. Это позволяет другому специалисту повторить расчёт и оценить погрешность. Для сравнения следов или объектов само число ещё не устанавливает тождество: значение имеет весь комплекс признаков и вопрос, поставленный специалисту или эксперту. О порядке работы с такими объектами см. материал о получении образцов для сравнительного исследования.

Глубинный масштаб и стереопара

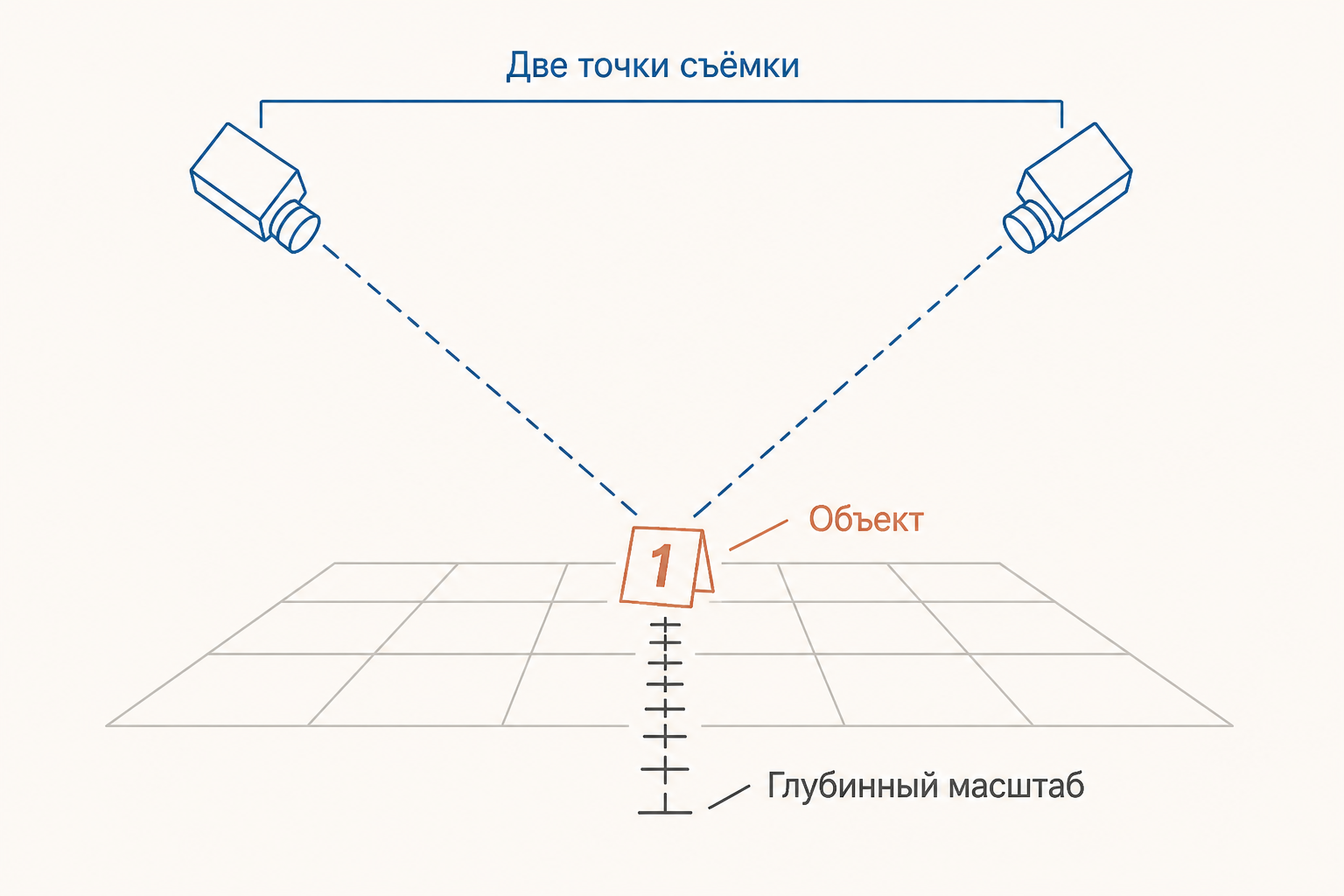

Глубинный масштаб применяют, когда важен не только размер одной детали, но и удаление объектов от камеры. Шкалу или ленту располагают по направлению глубины сцены так, чтобы на кадре были видны её начало, направление и деления. Она помогает сопоставить объекты, расположенные на разной дистанции, но не отменяет перспективу: чем дальше участок, тем меньше он отображается. Поэтому в подписи полезно указать, откуда начинается масштаб и куда он направлен.

Стереофотограмметрия использует два изображения, сделанных из разных, заранее известных или определяемых положений камеры. Один и тот же ориентир на левом и правом кадре имеет смещение; вместе с параметрами камеры и базой съёмки оно позволяет восстановить пространственное положение точки. В упрощённой модели глубина связана с фокусным расстоянием $f$, базой $B$ и параллаксом $d$: $Z=fB/d$. На практике к этой формуле добавляются калибровка, система координат, контрольные точки и оценка ошибки. Нельзя подставлять произвольные пиксели и объявлять результат судебно точным.

Рассчитать для своей задачи

Пара кадров ценна только при сохранённой связи между снимками: нужно знать, что это одна сцена до перемещения объектов, какие камеры и настройки использованы, где находились точки съёмки. При необходимости измерить взаимное положение объектов на большой сцене документируют и контрольные размеры рулеткой. Они служат независимой проверкой того, что цифровая модель не получила произвольный масштаб.

3D-сканирование места происшествия

Фотограмметрическая модель и 3D-сканирование позволяют сохранить множество плоскостей, высот и взаимных расстояний. Фотограмметрия сопоставляет общие точки на серии перекрывающихся изображений; лазерный сканер получает облако точек. В обоих случаях результат зависит от покрытия: гладкие блестящие поверхности, однообразная текстура, закрытые зоны и смазанные кадры создают пропуски или ошибочные поверхности.

Поэтому 3D-модель не заменяет обычные кадры и протокол. Нужны журнал съёмки или сканирования, исходные файлы, сведения о приборе, координатах, контрольных размерах и последующих преобразованиях. Отдельные крупные признаки всё равно снимают детально с масштабом. Модель удобна для обзора и проверки взаиморасположения, но её измерения должны быть воспроизводимы, а не приниматься на веру по скриншоту.

Как оформить фототаблицу

Фототаблица должна позволять понять, какой снимок относится к какому действию и объекту. Обычно начинают с титульной части с реквизитами материала и датой, далее располагают кадры в логике осмотра: общий вид, узловой фрагмент, деталь, деталь с масштабом. Рядом или под снимком ставят номер, короткую нейтральную подпись и при необходимости обозначения, которые расшифрованы в тексте. Подпись «след № 2, детальный снимок, масштабная линейка расположена у правого края» информативнее, чем «важный след».

Не стоит вписывать в фототаблицу выводы о происхождении следа или виновности. Таблица фиксирует объект и способ его отображения; оценка относится к исследованию совокупности доказательств. Следует проверить, что номер на фото, в протоколе и на упаковке не расходится, а изображение не оказалось перевёрнуто или обрезано. Если применялась цифровая обработка для копии, описывают её цель и сохраняют оригинал отдельно.

Частые ошибки

• Линейка висит над объектом. При съёмке под углом она задаёт другой масштаб; её нужно положить в плоскость измерения.
• Детальный кадр сделан без контекста. Сначала нужны общий и узловой виды, связывающие след с местом.
• Расчёт сделан по пересланному изображению. Мессенджер, обрезка и изменение размера лишают пиксели надёжной связи с исходником.
• 3D-модель принимают за самодостаточное доказательство. Без исходных данных, контрольных размеров и описания обработки её измерения нельзя проверить.
• Подписи фототаблицы дают оценку. В них описывают изображённое и способ фиксации, а не приписывают след конкретному лицу.

FAQ

Всегда ли нужна линейка на фотографии?

Для детального кадра, по которому предполагают измерять плоский объект, она особенно полезна. Общий и узловой кадры решают иную задачу: показывают место и взаимное расположение объектов.

Можно ли измерить предмет по одной фотографии без линейки?

Иногда только при наличии надёжной калибровки, известной геометрии камеры и объектов известного размера в той же плоскости. Без этого размер будет предположением, а не измерением.

Заменяет ли 3D-сканирование фототаблицу?

Нет. Оно дополняет фиксацию. Фототаблица и протокол связывают отдельные кадры, объекты и действия, а модель должна сохранять исходные данные и контроль масштаба.

Коротко

Измерительная фотосъёмка превращает изображение в материал для проверяемого измерения только при соблюдении геометрии. Для детали линейку кладут в плоскости объекта и у края, а камеру направляют по возможности перпендикулярно. Для пространства применяют глубинный масштаб, стереопару или 3D-модель, но всегда сохраняют исходные данные и контрольные размеры. Завершает работу фототаблица с последовательными, нейтральными и однозначными подписями.
