Формула Журавского: касательные напряжения при изгибе
При поперечном изгибе балка сопротивляется не только нормальными напряжениями от изгибающего момента, но и касательными - от поперечной силы . Их распределение по высоте сечения неравномерно, и в 1855 году русский инженер Дмитрий Журавский вывел формулу, которая точно описывает эту неравномерность для любого сечения с известной геометрией. Ниже разберём, откуда берётся формула, что означает каждый её член и как она даёт разное распределение для прямоугольного и круглого сечений. Чтобы сразу увидеть форму эпюры, покрути калькулятор ниже: он строит параболу касательных напряжений по заданным силе и сечению, а дальше разберём формулу шаг за шагом.
Как выводится формула Журавского
Идея вывода - рассмотреть равновесие элементарного слоя балки, отсечённого на расстоянии от нейтральной оси. Изгибающий момент меняется вдоль оси балки, значит, нормальные напряжения на соседних сечениях элемента длиной немного отличаются. Эта разница создаёт неуравновешенную продольную силу на отсечённой части сечения - её должны компенсировать касательные напряжения, действующие в горизontальном сечении на уровне . Записав условие равновесия этой отсечённой части и разделив продольную силу на площадь горизонтального сечения , приходят к общей формуле:
где - поперечная сила в сечении, - момент инерции всего сечения относительно нейтральной оси, - статический момент отсечённой части площади (той, что лежит выше уровня ) относительно той же оси, а - ширина сечения на уровне . Обратите внимание: касательное напряжение по формуле Журавского всегда действует и в поперечном, и в продольном направлении одновременно - это прямое следствие закона парности касательных напряжений, использованного при выводе.
Что означает каждый член формулы
- - поперечная сила в рассматриваемом сечении балки, берётся из эпюры поперечных сил.
- - момент инерции всего сечения относительно нейтральной оси; постоянен для сечения, не зависит от .
- - статический момент части площади, отсечённой линией на уровне , а не всего сечения целиком. Именно эта величина обращается в ноль у крайних волокон (там отсечённая площадь равна нулю) и максимальна на нейтральной оси.
- - ширина сечения ровно на уровне , а не средняя или максимальная ширина всего профиля. Для прямоугольника она постоянна, для круга и двутавра - переменная функция высоты.
Из этих четырёх величин только и зависят от положения по высоте, поэтому форма эпюры касательных напряжений целиком определяется геометрией сечения.
Распределение напряжений по прямоугольному сечению

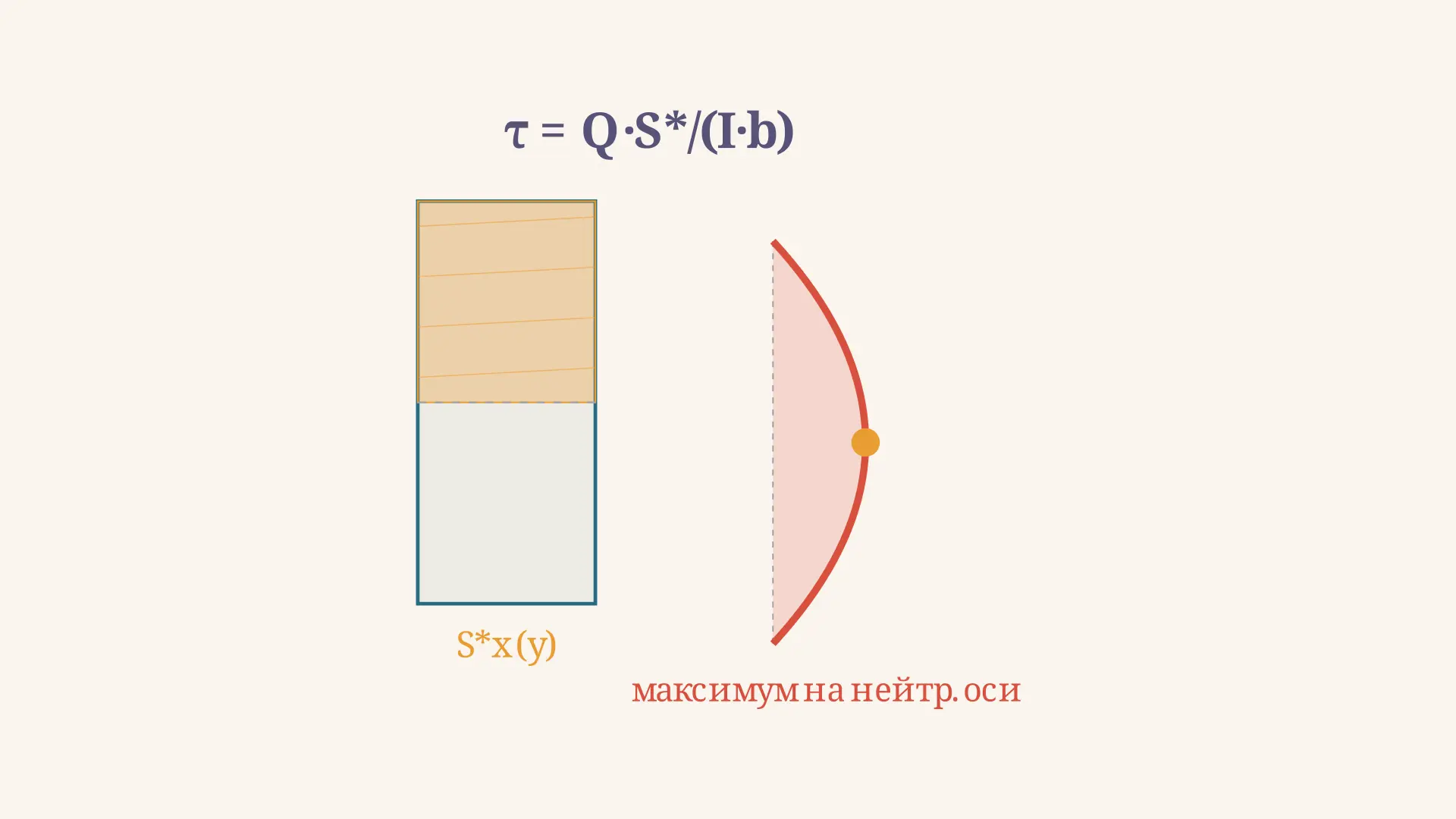

Для прямоугольника шириной и высотой ширина постоянна, , момент инерции , а статический момент отсечённой (верхней) части площади относительно нейтральной оси:
Подставив в общую формулу, получаем параболический закон распределения:
где максимальное напряжение достигается точно на нейтральной оси ():
Здесь - площадь сечения, а - среднее касательное напряжение, как если бы оно было равномерно размазано по сечению. Для прямоугольника реальный максимум в полтора раза выше среднего, а на верхней и нижней гранях () напряжение равно нулю.
Круглое и другие сечения
Для круглого сечения диаметром (радиус ) ширина на уровне уже не постоянна: , а статический момент отсечённого сегмента . Подставляя в формулу Журавского вместе с , после сокращения корня получаем тоже параболу, но с другим коэффициентом:

Коэффициент запаса над средним напряжением зависит только от формы сечения: для прямоугольника, для круга, а для тонкостенного двутавра основная доля поперечной силы вообще воспринимается стенкой, и напряжение там почти равномерно с коэффициентом, близким к единице. Поэтому при проверке на срез недостаточно взять среднее напряжение - нужно знать именно форму эпюры для конкретного профиля.
Пример решения типовой задачи
Пусть балка прямоугольного сечения шириной мм и высотой мм нагружена поперечной силой кН в рассматриваемом сечении. Требуется найти максимальное касательное напряжение.
Площадь сечения: мм².
Среднее напряжение: Н/мм² МПа.
Максимальное напряжение по формуле Журавского для прямоугольника:
Для проверки через полную формулу: статический момент половины сечения мм³, момент инерции мм⁴. Тогда:

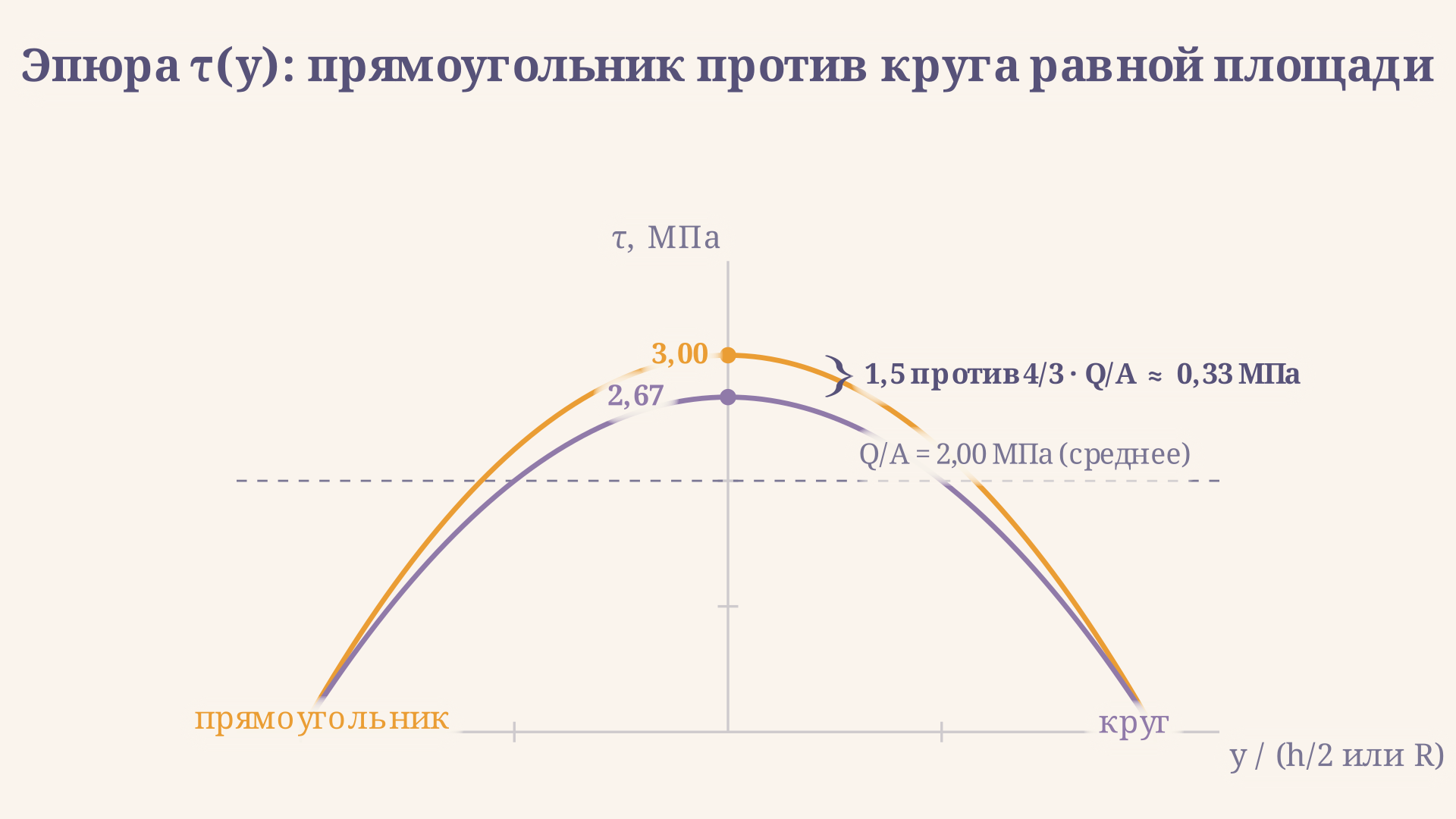

Оба пути дают одно и то же значение - это удобная проверка вычислений. Сравним теперь форму сечения при равной площади: круглому сечению площадью мм² соответствовал бы радиус мм (диаметр около мм). Среднее напряжение осталось бы тем же - МПа, ведь оно зависит только от и , а вот максимум оказался бы НИЖЕ, чем у прямоугольника: МПа против МПа. То есть при одинаковой площади прямоугольное сечение работает на срез чуть хуже круглого - у него выше коэффициент неравномерности эпюры ( против ).
Частые ошибки
- Подстановка ширины всего профиля вместо ширины на уровне . Для двутавра или круга меняется по высоте - брать полную ширину полки там, где отсекается стенка, нельзя.
- Путаница между статическим моментом отсечённой части и всего сечения. - момент площади ВЫШЕ (или ниже) уровня , а не всей фигуры; статический момент всего сечения относительно собственной нейтральной оси всегда равен нулю.
- Смешение единиц измерения. Силу переводят в ньютоны, размеры сечения - в миллиметры или метры единообразно; смешение кН и мм без пересчёта даёт ошибку на порядки.
- Отождествление со средним напряжением . Коэффициент превышения зависит от формы: для прямоугольника, для круга - использовать среднее вместо максимума при проверке прочности опасно.
- Игнорирование того, что на крайних волокнах. Если в расчёте эпюра выходит ненулевой у грани сечения - где-то ошибка в геометрии отсечённой части.
FAQ
Что показывает формула Журавского? Она даёт распределение касательных напряжений по высоте сечения балки при поперечном изгибе - то есть отвечает не только на вопрос «какое напряжение максимально», но и как оно меняется от одной грани сечения до другой.
Почему касательные напряжения равны нулю на краях сечения? Потому что статический момент вычисляется для площади, отсечённой на уровне ; у крайнего волокна отсекать уже нечего - отсечённая площадь равна нулю, значит, и напряжение по формуле обнуляется.
Верна ли формула Журавского для тонкостенных профилей вроде двутавра? Да, с той же логикой вывода, но и считаются кусочно - отдельно для полок и для стенки, потому что ширина сечения на уровне резко меняется при переходе от полки к стенке.
Коротко
Формула Журавского описывает распределение касательных напряжений по высоте сечения при изгибе: оно равно нулю на крайних волокнах и максимально на нейтральной оси. Для прямоугольника максимум равен , для круга - ; форма эпюры для любого сечения - всегда парабола или её кусочный аналог, а её конкретный вид задают статический момент отсечённой части и ширина сечения на уровне сечения. Понимание этой формулы необходимо не только для проверки прочности на срез, но и для расчёта сварных и заклёпочных соединений, где касательные напряжения передают нагрузку между частями сечения.
