Архитектура VGG: как устроена сеть из блоков 3x3

Архитектура VGG (Visual Geometry Group, Оксфорд, 2014) стала каноническим примером того, как из предельно простых элементов собирается глубокая свёрточная сеть. Вся идея - заменить большие фильтры на стопку маленьких свёрток $3\times3$ и наращивать глубину. На ImageNet-2014 VGG взяла второе место в классификации, но именно её прямолинейность сделала сеть стандартным учебным примером и удобным backbone. Ниже разберём, как считать параметры и размеры карт признаков, чтобы вы могли воспроизвести расчёт для любого слоя.

Из чего собрана сеть VGG

Архитектура VGG - это последовательность одинаковых строительных блоков. Каждый блок состоит из нескольких свёрточных слоёв $3\times3$ с шагом 1 и паддингом 1 (поэтому пространственный размер внутри блока не меняется), за которыми идёт max-pooling $2\times2$ со страйдом 2, уменьшающий сторону карты вдвое. После пяти таких блоков идут три полносвязных слоя и softmax на 1000 классов ImageNet.

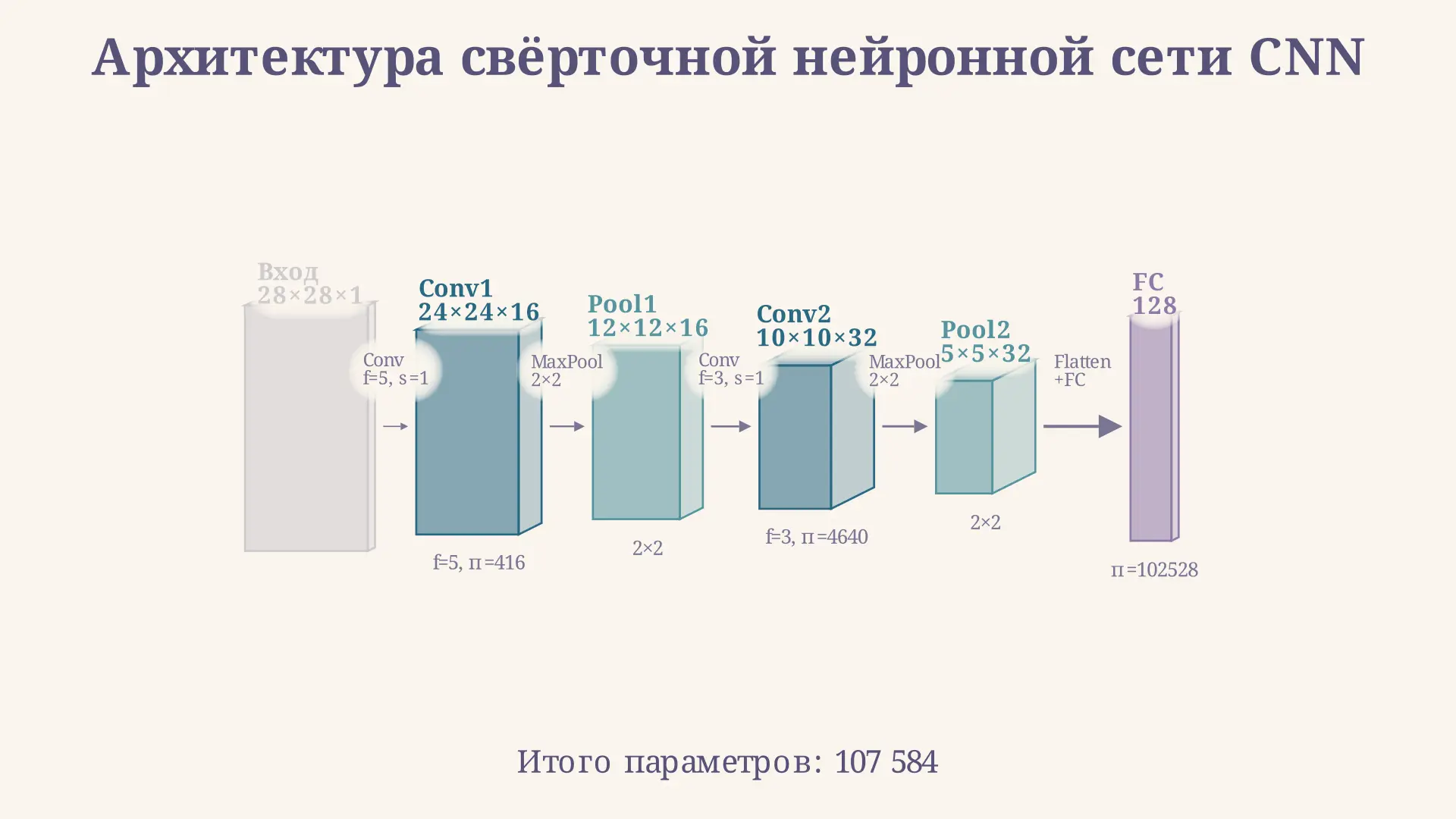

Принципиальное решение авторов - отказаться от крупных рецептивных ядер $7\times7$ или $11\times11$, которые использовали в AlexNet, в пользу стопки $3\times3$. Это и отличает VGG от более ранней архитектуры свёрточной сети CNN, где размеры фильтров подбирались разнородно.

Рассчитать для своей задачи

Почему именно свёртки 3x3

Два последовательных слоя $3\times3$ дают такое же рецептивное поле, как один слой $5\times5$, а три слоя - как один $7\times7$. Но выигрыш двойной. Во-первых, между свёртками вставляется нелинейность (ReLU), поэтому стопка из трёх $3\times3$ - это более выразительная функция, чем одна $7\times7$ с единственной нелинейностью.

Во-вторых, это экономия параметров. Для $C$ входных и $C$ выходных каналов один слой $7\times7$ требует $49C^2$ весов, а три слоя $3\times3$ - только $3\cdot(9C^2)=27C^2$. Формально число весов одного свёрточного слоя:

$$P = (k_h \cdot k_w \cdot C_{in} + 1) \cdot C_{out}$$

где $k_h\times k_w$ - размер ядра, $C_{in}$ и $C_{out}$ - число входных и выходных каналов, а $+1$ - смещение (bias) на каждый фильтр. Например, слой с $3\times3$, 64 входными и 64 выходными каналами содержит $(3\cdot3\cdot64+1)\cdot64=36928$ параметров.

Как меняется карта признаков по слоям

Чтобы понимать архитектуру VGG не на словах, а в числах, полезно проследить, что происходит с тензором от входа к выходу. Изображение приходит размером $224\times224\times3$. Внутри каждого блока свёртки $3\times3$ с паддингом 1 не трогают пространственный размер - меняется только глубина (число каналов), которую задают фильтры. А вот max-pooling $2\times2$ в конце блока уменьшает сторону вдвое.

Получается такая цепочка пространственных размеров после каждого блока: $224 \to 112 \to 56 \to 28 \to 14 \to 7$. Число каналов растёт зеркально: $64 \to 128 \to 256 \to 512 \to 512$. Закономерность не случайна - по мере того как карта становится мельче, сеть может позволить себе больше каналов, удерживая вычислительную стоимость блока примерно постоянной. На выходе пятого блока остаётся тензор $7\times7\times512$, который и разворачивается в вектор для полносвязной части.

Эта инвариантность размера внутри блока - следствие выбора $p=1$ для ядра $3\times3$. Если бы паддинг был нулевым, каждая свёртка съедала бы по два пикселя со стороны, и после трёх слоёв блока карта заметно усыхала бы ещё до пулинга. Симметричный паддинг 1 - это то, что делает блоки VGG взаимозаменяемыми кирпичиками.

Конфигурации A-E из оригинальной статьи

В работе Симоняна и Зиссермана VGG описана не как одна сеть, а как семейство конфигураций от A до E, отличающихся глубиной. Конфигурация A - самая мелкая (11 весовых слоёв, VGG-11), E - самая глубокая (19 слоёв, VGG-19). Между ними A-LRN (с локальной нормализацией откликов, которая в итоге не помогла), B (13 слоёв) и D (16 слоёв, та самая VGG-16).

Авторы обучали сети инкрементально: сначала неглубокую A со случайной инициализацией, а более глубокие - уже подхватывая часть весов от обученной A. Это сглаживало проблему плохой сходимости глубоких сетей до появления продуманных схем инициализации. Промышленным стандартом стали именно конфигурации D и E как лучший компромисс точности и стоимости.

VGG-16 и VGG-19: в чём разница

Цифра в названии - это число обучаемых слоёв с весами (свёрточные плюс полносвязные), пулинг не считается. В VGG-16 их шестнадцать: 13 свёрточных и 3 полносвязных. В VGG-19 добавлены ещё три свёртки (по одной в трёх последних блоках), итого 16 свёрточных и 3 полносвязных.

Разбивка VGG-16 по блокам выглядит так: блок 1 - два слоя по 64 канала, блок 2 - два по 128, блок 3 - три по 256, блоки 4 и 5 - по три слоя по 512 каналов. Затем два полносвязных слоя по 4096 нейронов и выходной на 1000 классов.

Рассчитать для своей задачи

Где «живут» параметры

Главный сюрприз для тех, кто впервые считает VGG: подавляющая часть из примерно 138 миллионов параметров VGG-16 сосредоточена не в свёртках, а в полносвязных слоях. Первый полносвязный слой принимает развёрнутую карту $7\times7\times512=25088$ значений и связывает её с 4096 нейронами:

$$P_{fc1} = 25088 \cdot 4096 + 4096 \approx 1.03 \cdot 10^{8}$$

Это около 102 миллионов весов - больше двух третей всей сети. Все тринадцать свёрточных слоёв вместе содержат лишь порядка 14,7 миллиона параметров. Именно поэтому в современных backbone полносвязную «голову» часто заменяют global average pooling - это резко уменьшает размер модели.

VGG как backbone и transfer learning

Несмотря на тяжесть, свёрточная часть VGG (без полносвязной головы) долго оставалась рабочим feature extractor. Её активации с промежуточных слоёв используют в задачах сегментации, детекции, а особенно - в переносе стиля (style transfer), где perceptual loss считается именно по картам признаков VGG. В transfer learning веса предобученной на ImageNet сети замораживают, а обучают только новый классификатор под свою задачу.

Причина, по которой признаки VGG так хорошо переносятся, - в иерархичности. Ранние блоки реагируют на простые градиенты и углы, средние собирают из них текстуры и части объектов, а глубокие кодируют уже целостные паттерны. Эта лестница абстракции универсальна: распознаёте вы кошек или дефекты на снимках, низкоуровневые признаки нужны те же. Поэтому достаточно взять предобученную свёрточную часть, заменить голову и дообучить её на небольшой выборке - это и есть основной сценарий fine-tuning, который экономит и данные, и время вычислений.

На практике VGG берут как backbone, когда важна понятная, легко интерпретируемая иерархия признаков, а не минимальный размер модели. В perceptual loss свёрточный слой определённой глубины буквально задаёт, на каком уровне абстракции сравниваются изображения: мелкие слои дают пиксельную близость, глубокие - семантическую.

Частые ошибки

• Считать число в названии за общее количество слоёв. В VGG-16 шестнадцать - это только слои с весами; пять pooling-слоёв и ReLU не входят в счёт.
• Забывать про bias при подсчёте параметров. На каждый из $C_{out}$ фильтров приходится одно смещение - для точного числа его нужно прибавлять.
• Путать паддинг и страйд. В свёртках VGG паддинг 1 сохраняет размер, а уменьшение вдвое даёт только pooling - а не сама свёртка.
• Думать, что параметры в основном в свёртках. Наоборот: ~73% весов VGG-16 - в полносвязных слоях, и именно они раздувают модель до полугигабайта.
• Применять VGG там, где нужна глубина 50+ слоёв. Без skip-соединений она не дотягивает; для глубоких задач берут ResNet или EfficientNet.

FAQ

Чем VGG отличается от AlexNet? VGG глубже (16-19 слоёв против 8) и использует только маленькие фильтры $3\times3$, тогда как AlexNet применял крупные ядра $11\times11$ и $5\times5$ в первых слоях. За счёт стопок $3\times3$ VGG достигает того же рецептивного поля при меньшем числе параметров на слой и большем числе нелинейностей.

Сколько параметров в VGG-16? Около 138 миллионов. Из них примерно 123 миллиона приходятся на три полносвязных слоя (особенно на первый - около 102 млн), и лишь около 14,7 миллиона - на все свёрточные слои.

Почему VGG считается устаревшей? Из-за отсутствия остаточных связей сеть плохо масштабируется в глубину и очень тяжёлая по памяти. ResNet при сопоставимой или большей точности использует на порядок меньше параметров, поэтому VGG сегодня применяют в основном как feature extractor и в учебных целях.

Коротко

Архитектура VGG строится из однотипных блоков свёрток $3\times3$ с паддингом 1 и max-pooling $2\times2$: глубина растёт, а правила просты. Стопка маленьких ядер заменяет крупные фильтры с экономией весов и большим числом нелинейностей. Версии VGG-16 и VGG-19 различаются числом весовых слоёв, а основная масса из ~138 млн параметров сидит в полносвязной голове. Сегодня VGG - это эталонный учебный пример и удобный backbone для transfer learning.
