Акустическая левитация: принцип удержания звуком

Акустическая левитация - это удержание небольшого тела в воздухе или другой среде силой звукового поля, без всякого контакта и без магнитов. Капля воды, гранула пенопласта или крошечный винтик зависают в воздухе, потому что мощная стоячая ультразвуковая волна создаёт между излучателем и отражателем зоны пониженного давления, куда частицу буквально вдавливает. Звук мы не слышим - частоты обычно лежат в ультразвуке (20–100 кГц), - но акустическая сила в этих точках уравновешивает силу тяжести. Ниже разберём принцип по шагам: откуда берутся узлы, что такое радиационное давление и потенциал Горькова, и какие частицы вообще можно поднять. Чтобы прикинуть параметры для своей установки, ниже есть калькулятор.

Что такое акустическая левитация

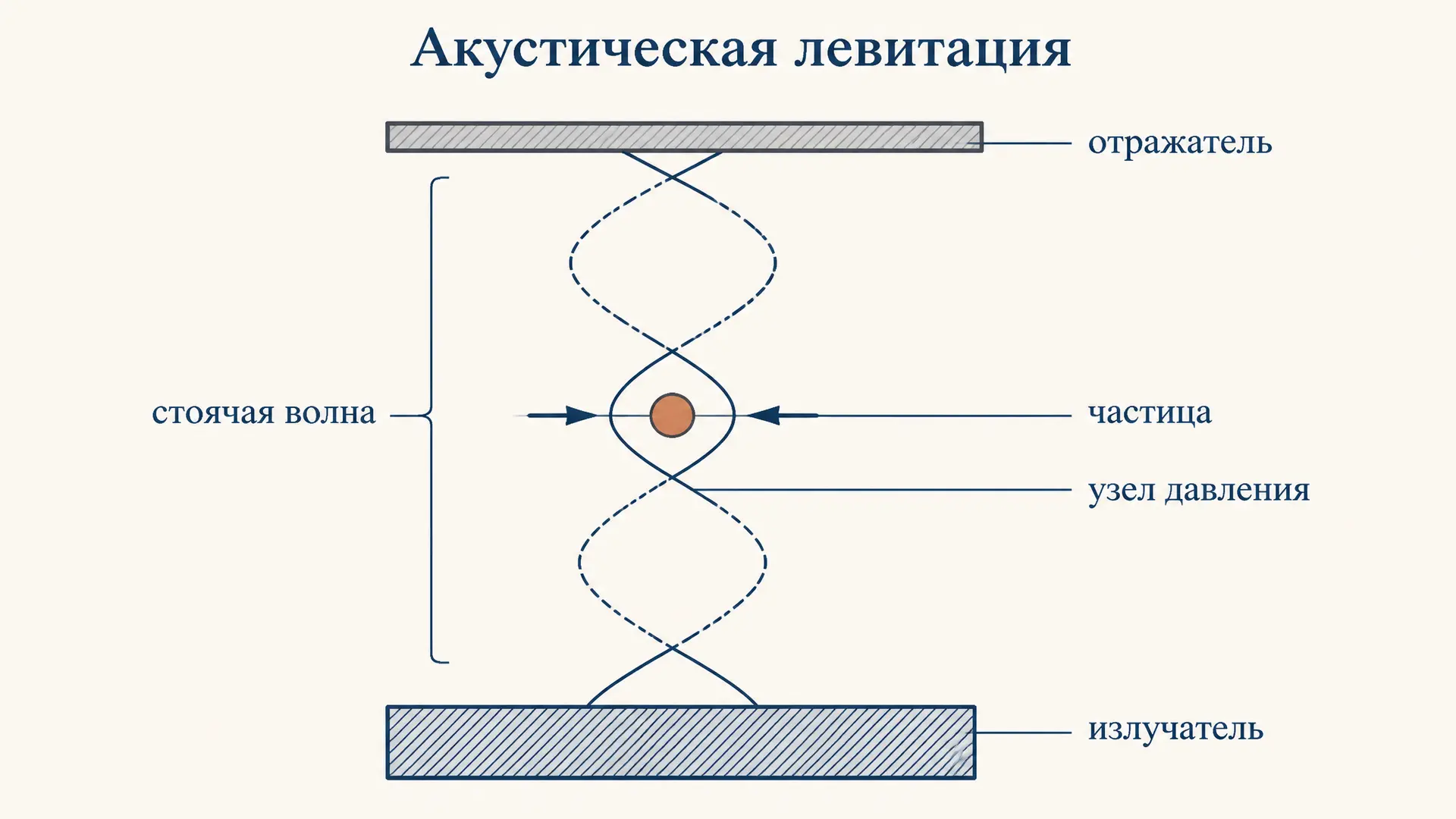

Акустическая левитация - это бесконтактное удержание объекта в потенциальной яме звукового поля. Ключевое слово - стоячая волна. Когда излучатель посылает ультразвук на отражатель (или навстречу второму излучателю), прямая и отражённая волны накладываются и образуют устойчивую картину: в одних точках давление колеблется с максимальной амплитудой (пучности), а в других почти не меняется (узлы).

Частица малого размера стремится в узел давления - точку, где среднее по времени акустическое давление минимально. Там на неё действует возвращающая сила: чуть сместилась - поле вернёт обратно. Так возникает устойчивая ловушка, удерживающая тело против гравитации.

Важно: левитирует именно малое тело, размер которого заметно меньше длины волны $\lambda$. Тогда работает приближение Рэлея, и силу можно описать через градиент специальной величины - потенциала Горькова.

Рассчитать для своей задачи

Стоячая волна и узлы давления

Длина волны связана со скоростью звука $c$ и частотой $f$ простым соотношением:

$$\lambda = \frac{c}{f}$$

В воздухе при комнатной температуре $c \approx 343$ м/с. Для частоты $f = 40$ кГц получаем $\lambda \approx 8.6$ мм. Это типичная рабочая частота недорогих пьезоизлучателей.

В стоячей волне узлы давления повторяются через половину длины волны:

$$\Delta = \frac{\lambda}{2}$$

То есть при 40 кГц соседние ловушки отстоят примерно на 4,3 мм. Именно поэтому в демонстрационных установках частицы выстраиваются ровной цепочкой по вертикали - каждая сидит в своём узле. Расстояние между ними равно $\lambda/2$ и не зависит от размера частиц.

Чем выше частота, тем короче волна и тем мельче можно делать ловушку - но тем меньше и сама удерживающая сила при той же амплитуде. Здесь всегда компромисс между разрешением и грузоподъёмностью.

Радиационное давление: откуда сила

Звук - это волна давления, и в среднем за период давление в узле равно нулю. Откуда же сила? Дело в том, что акустическое поле нелинейно: помимо колебаний первого порядка возникает постоянная составляющая силы - акустическое радиационное давление. Это и есть тот «толчок», который не меняет знак за период и потому способен противостоять постоянной силе тяжести.

Радиационная сила пропорциональна плотности акустической энергии в поле и объёму частицы. Грубо говоря, чем громче поле и чем больше тело (в пределах рэлеевского приближения), тем сильнее давит звук. Энергия поля растёт как квадрат амплитуды давления, поэтому удвоение громкости даёт вчетверо большую подъёмную силу.

Качественно эту картину удобно сравнить с тем, как ведёт себя стоячая электромагнитная волна - те же узлы и пучности, только здесь это поле давления в воздухе и трёхмерное.

Потенциал Горькова

Строгое описание для малой частицы дал Лев Горьков в 1962 году. Он показал, что усреднённую по времени силу на сферу радиусом $r \ll \lambda$ можно записать как градиент скалярной функции - потенциала Горькова $U$:

$$\vec{F} = -\nabla U$$

Сам потенциал зависит от средних квадратов давления $\langle p^2 \rangle$ и скорости $\langle v^2 \rangle$ в поле, от объёма частицы $V$ и от двух коэффициентов $f_1$ и $f_2$, описывающих контраст частицы со средой по сжимаемости и плотности:

$$U = V \left( f_1 \frac{\langle p^2 \rangle}{2 \rho c^2} - f_2 \frac{3 \rho \langle v^2 \rangle}{4} \right)$$

Частица скатывается в минимум $U$. Для большинства плотных или жидких частиц в воздухе минимум приходится точно на узел давления - поэтому капли и крупинки собираются именно там. Знак коэффициентов определяет, тянет ли частицу в узел или в пучность: для пузырька газа в воде, например, всё наоборот.

Рассчитать для своей задачи

Условие левитации

Чтобы тело висело, акустическая подъёмная сила $F_{ак}$ должна уравновесить вес:

$$F_{ак} \ge m g = \rho_p V g$$

где $\rho_p$ - плотность частицы, $V$ - её объём, $g$ - ускорение свободного падения. Отсюда два практических вывода.

Во-первых, левитируют только лёгкие и небольшие объекты: типично доли миллиметра до нескольких миллиметров, массой от микрограммов до десятков миллиграммов. Капля воды диаметром 2–3 мм - уже близко к пределу обычной настольной установки на 40 кГц.

Во-вторых, поднять можно и плотный материал (металлический шарик, песчинку), если он мал: вес растёт как куб размера, а в рэлеевском режиме при фиксированной частоте удержание ограничено амплитудой поля. Поэтому увеличивают именно громкость (мощность излучателя), а не размер тела.

Где это применяют

Акустическая левитация - не только эффектный опыт. Её используют там, где важно избежать контакта образца со стенками:

• Бесконтейнерная химия и фармацевтика - каплю реагента удерживают в воздухе, чтобы она не загрязнялась о стенки сосуда; так изучают кристаллизацию и сушку белков.
• Аналитика малых проб - левитирующую каплю просвечивают лазером или рентгеном, измеряя состав без держателя.
• Манипуляция частицами - фазированные решётки излучателей (акустические «пинцеты») перемещают частицу по сложной траектории, управляя фазами сигналов.
• Демонстрации и обучение - настольные TinyLev на двух матрицах пьезопищалок наглядно показывают узлы стоячей волны.

Частые ошибки

• Путают узел давления с узлом смещения. Частица идёт в узел давления; в этой же точке скорость частиц среды, наоборот, максимальна (пучность скорости). Это две разные картины, сдвинутые на четверть волны.
• Думают, что левитирует любой объект. Работает только рэлеевский режим $r \ll \lambda$: тело должно быть заметно меньше длины волны, иначе приближение Горькова неприменимо и устойчивой ямы нет.
• Считают, что сила линейна по громкости. Подъёмная сила растёт как квадрат амплитуды давления (то есть линейно по плотности энергии), а не пропорционально амплитуде.
• Игнорируют расстояние излучатель–отражатель. Чтобы между ними уложилась стоячая волна, зазор должен быть кратен $\lambda/2$; произвольный зазор резонанса не даёт.
• Ждут левитации на слышимых частотах. На 1 кГц длина волны в воздухе - 34 см, ловушки огромны и слабы; реально работают десятки килогерц.

FAQ

Почему частица притягивается именно к узлу давления? Потому что для плотных и жидких частиц в воздухе минимум потенциала Горькова приходится на узел давления: там среднее $\langle p^2 \rangle$ минимально, и скалывающая частицу сила направлена в эту точку. Сместившись, частица испытывает возвращающую силу - яма устойчива.

Можно ли левитировать большой предмет? В классической стоячей волне - нет: нужно $r \ll \lambda$. Крупные тела поднимают только специальными многоэмиттерными фазированными решётками с очень высокой плотностью энергии, и то речь о граммах, а не килограммах. Грузоподъёмность принципиально ограничена амплитудой звука и порогом разрушения среды.

Чем акустическая левитация отличается от магнитной? Магнитная требует, чтобы материал был магнитным или сверхпроводящим (или диамагнитным в сильном поле). Акустическая работает с любым материалом - водой, пластиком, металлом, живой клеткой, - потому что давит на тело само звуковое поле, а не его магнитные свойства.

Коротко

Акустическая левитация удерживает малое тело в узлах давления стоячей ультразвуковой волны. Узлы повторяются через $\lambda/2 = c/(2f)$, а постоянная составляющая звукового поля - радиационное давление - создаёт силу, которую строго описывает потенциал Горькова $U$: частица скатывается в его минимум у узла. Левитируют лёгкие объекты размером много меньше длины волны; подъёмную силу наращивают громкостью, ведь она растёт как квадрат амплитуды давления.
