Электрофильное замещение в бензоле: механизм и правила

Реакции электрофильного замещения в бензоле (SEAr) - это основной способ ввести новую группу в ароматическое кольцо: вместо одного атома водорода в нём оказывается нитрогруппа, сульфогруппа, галоген или алкил. Бензол не присоединяет электрофил, как обычный алкен, а именно замещает водород, потому что разрушить ароматическую устойчивость энергетически невыгодно. Ниже разберём, как устроен механизм через промежуточный сигма-комплекс, чем отличаются нитрование и сульфирование, какие заместители ускоряют реакцию (активаторы), какие тормозят (дезактиваторы) и почему одни направляют электрофил в орто- и пара-положения, а другие - в мета. Чтобы сразу почувствовать связь заместителя, ориентации и скорости, покрути калькулятор ниже: он показывает распределение изомеров и относительную скорость реакции для разных групп на кольце, а дальше мы разберём каждое правило строго.

Механизм электрофильного замещения

Электрофильное замещение в ароматическом кольце идёт в три обязательных стадии, и понимание этой последовательности снимает большую часть вопросов в задачах.

Рассчитать для своей задачи

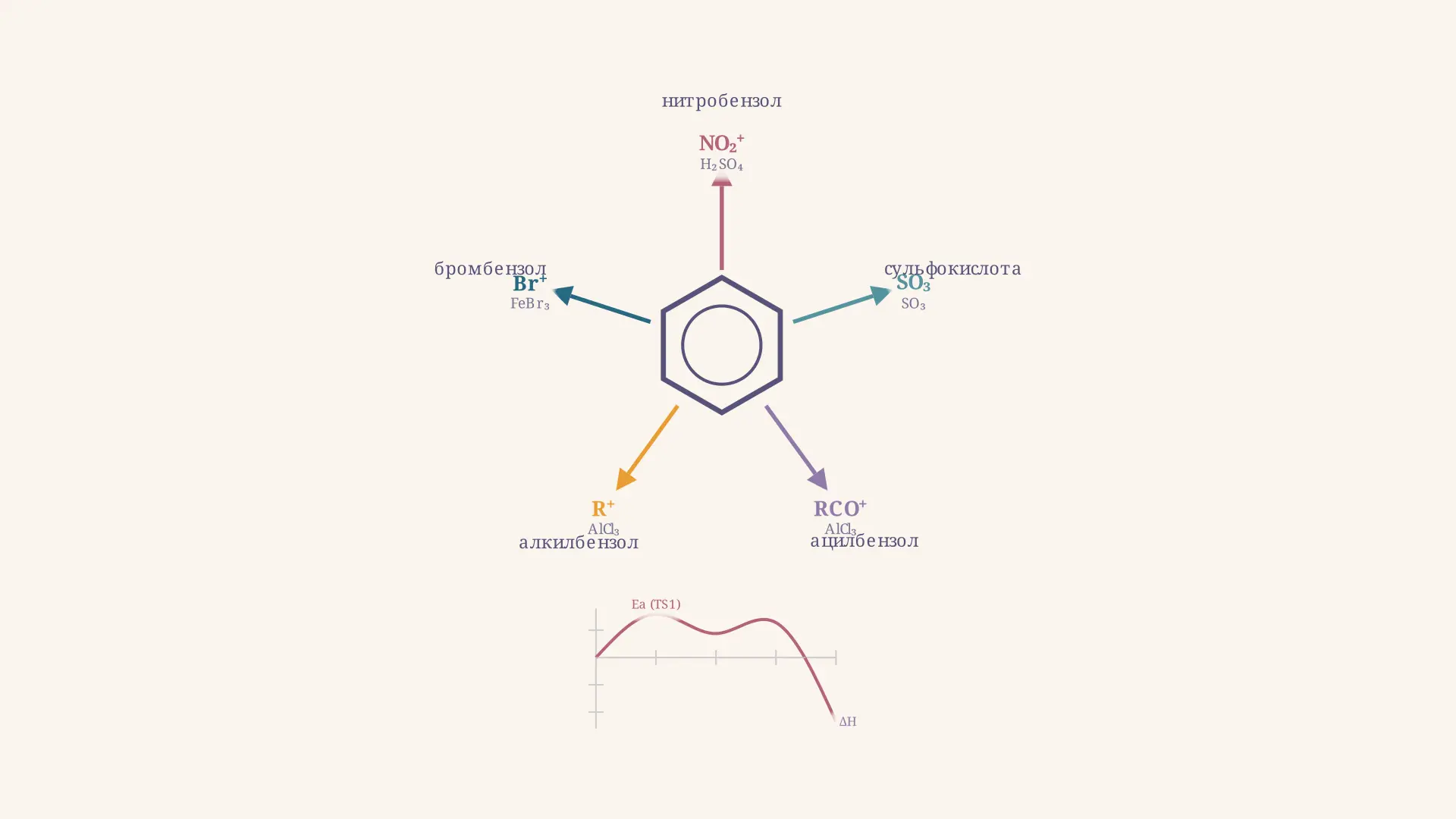

1. Генерация электрофила. Сам реагент часто слишком слаб, чтобы атаковать устойчивое кольцо, поэтому его активируют. В нитровании серная кислота протонирует азотную и отщепляет воду, давая нитроний-катион $NO_2^+$. В галогенировании кислота Льюиса (например $FeBr_3$) поляризует молекулу $Br_2$, создавая электрофильный конец.
2. Атака кольца и образование сигма-комплекса. Электрофил $E^+$ присоединяется к одному из атомов углерода. Ароматический секстет при этом разрывается: возникает положительно заряженный аренониевый ион, или сигма-комплекс, в котором заряд делокализован по трём атомам кольца. Это самая медленная, лимитирующая стадия.
3. Отрыв протона и восстановление ароматичности. От атома углерода, к которому присоединился электрофил, отщепляется протон $H^+$. Шесть электронов снова замыкаются в ароматический секстет, и кольцо возвращает свою устойчивость. Именно поэтому идёт замещение, а не присоединение: восстановить ароматичность выгоднее, чем сохранить присоединённый фрагмент.

Ключ к пониманию всех правил ориентации - именно сигма-комплекс. Чем устойчивее этот промежуточный катион, тем быстрее идёт реакция и тем больше образуется соответствующего изомера.

Нитрование и сульфирование бензола

Самые частые реакции SEAr в задачах - нитрование и сульфирование, и их уравнения стоит знать наизусть.

Нитрование идёт нитрующей смесью (концентрированные $HNO_3$ и $H_2SO_4$). Электрофил - нитроний-катион:

$HNO_3 + 2\,H_2SO_4 \rightarrow NO_2^+ + H_3O^+ + 2\,HSO_4^-.$

Итоговое уравнение замещения для бензола:

$C_6H_6 + HNO_3 \xrightarrow{H_2SO_4} C_6H_5NO_2 + H_2O.$

Сульфирование проводят олеумом или дымящей серной кислотой, электрофил - $SO_3$:

$C_6H_6 + SO_3 \xrightarrow{H_2SO_4} C_6H_5SO_3H.$

Важная особенность сульфирования - его обратимость: при нагревании с разбавленной кислотой сульфогруппу можно отщепить. Этим пользуются как временной защитой положения в кольце. Нитрование же практически необратимо.

Рассчитать для своей задачи

На энергетической диаграмме видно главное: высота барьера лимитирующей стадии определяется устойчивостью сигма-комплекса. Заместитель, который стабилизирует этот катион, понижает барьер и ускоряет реакцию; заместитель, который дестабилизирует, поднимает барьер и тормозит.

Активаторы и дезактиваторы

Заместитель, уже стоящий на кольце, меняет его реакционную способность по сравнению с чистым бензолом. По этому признаку группы делят на два класса.

• Активаторы повышают электронную плотность кольца и ускоряют замещение ($k/k_0 > 1$). Это группы с положительным мезомерным или индуктивным эффектом: $-NH_2$, $-OH$, $-OR$, алкилы. Аминогруппа и гидроксигруппа - сильные активаторы, реакция с ними идёт в сотни и тысячи раз быстрее, чем с бензолом.
• Дезактиваторы оттягивают электроны и замедляют замещение ($k/k_0 < 1$). Это электроноакцепторные группы: $-NO_2$, $-COOH$, $-SO_3H$, $-C\!\equiv\!N$, а также (с оговоркой) галогены. Нитрогруппа - один из сильнейших дезактиваторов: нитробензол нитруется в десятки тысяч раз медленнее бензола.

Калькулятор выше показывает относительную скорость в логарифмической шкале: бар уходит вправо от линии бензола для активаторов и влево для дезактиваторов. Переключи заместитель с $CH_3$ на $NO_2$ - и увидишь, как столбик скорости перепрыгивает через опорную линию на много порядков.

Орто-, пара- и мета-ориентанты

Второе свойство заместителя - куда он направляет входящий электрофил. Правило простое и связано с устойчивостью сигма-комплекса в каждом положении.

Рассчитать для своей задачи

• Орто-пара-ориентанты - почти все активаторы ($-NH_2$, $-OH$, алкилы), а также галогены. При атаке в орто- или пара-положение одна из резонансных структур сигма-комплекса несёт положительный заряд прямо на атоме углерода, связанном с заместителем. Если заместитель отдаёт электроны, он гасит этот заряд - комплекс устойчивее, и эти изомеры преобладают.
• Мета-ориентанты - сильные дезактиваторы ($-NO_2$, $-COOH$, $-SO_3H$). Для них атака в орто- или пара-положение, наоборот, ставит заряд рядом с электроноакцепторной группой, что крайне невыгодно. Меньшее зло - мета-атака, поэтому образуется преимущественно мета-изомер.

Галогены - известная аномалия: они дезактиваторы (сильный $-I$-эффект тянет электроны), но при этом орто-пара-ориентанты, потому что неподелённые пары галогена через $+M$-эффект стабилизируют сигма-комплекс именно в орто- и пара-положениях. В калькуляторе выбери хлорбензол - увидишь медленную реакцию с орто-пара-распределением.

Пример решения типовой задачи

Разберём стандартную формулировку: куда пойдёт нитрование толуола и какие изомеры образуются. Толуол - это бензол с метильной группой $CH_3$.

Сначала определяем тип заместителя. Метил отдаёт электроны через $+I$-эффект и гиперконъюгацию, значит, это активатор: реакция пойдёт быстрее, чем у бензола (примерно в 25 раз). Активатор - значит орто-пара-ориентант.

Теперь распределение. Поскольку метил направляет в орто и пара, основные продукты - орто-нитротолуол и пара-нитротолуол, мета-изомера почти нет:

$\text{орто} \approx 58\%, \qquad \text{мета} \approx 4\%, \qquad \text{пара} \approx 38\%.$

Записываем итоговое уравнение для пара-продукта:

$C_6H_5CH_3 + HNO_3 \xrightarrow{H_2SO_4} CH_3C_6H_4NO_2 + H_2O.$

Проверка логики: активатор ускоряет и направляет в орто-пара - оба условия согласованы. Если бы в задаче стоял нитробензол вместо толуола, ответ был бы зеркальным: дезактиватор, реакция замедлена, преобладает мета-изомер. Калькулятор выше собирает именно такую цепочку рассуждений, оставляя вам контроль над механизмом.

Частые ошибки

• Путают присоединение и замещение. Бензол не обесцвечивает бромную воду без катализатора, потому что идёт замещение, а не присоединение по двойной связи. Ароматичность сохраняется.
• Считают галогены активаторами раз уж они орто-пара-ориентанты. Галогены - дезактиваторы по скорости, но орто-пара-ориентанты по направлению. Это два независимых свойства, их нельзя смешивать.
• Забывают сгенерировать электрофил. В уравнении часто пишут просто $HNO_3$, но атакует кольцо именно $NO_2^+$. Без серной кислоты и стадии образования электрофила реакция не пойдёт.
• Ищут устойчивость не того комплекса. Скорость и ориентацию определяет устойчивость сигма-комплекса (промежуточного катиона), а не конечного продукта. Сравнивать надо именно переходные состояния.
• Игнорируют стерику в орто-положении. У объёмных заместителей орто-атака затруднена пространственно, поэтому доля пара-изомера обычно выше орто, хотя оба разрешены.

FAQ

Почему бензол вступает в реакции замещения, а не присоединения? Присоединение разрушило бы ароматический секстет и устойчивую делокализованную систему - это энергетически невыгодно. При замещении ароматичность восстанавливается на последней стадии (отрыв протона), поэтому именно этот путь и реализуется.

Как определить, в какое положение пойдёт второй заместитель? Сначала классифицируй уже имеющийся заместитель: активатор или дезактиватор, орто-пара- или мета-ориентант. Активаторы (кроме никаких исключений) и галогены направляют в орто и пара, сильные дезактиваторы - в мета. Направление задаётся устойчивостью сигма-комплекса в каждом положении.

Чем нитрование отличается от сульфирования? В нитровании электрофил - нитроний-катион $NO_2^+$, реакция практически необратима. В сульфировании электрофил - $SO_3$, и реакция обратима: сульфогруппу можно отщепить нагреванием с разбавленной кислотой, что используют как временную защиту положения в кольце.

Коротко

Электрофильное замещение в бензоле идёт по механизму SEAr: образование электрофила, атака с возникновением сигма-комплекса (лимитирующая стадия) и отрыв протона с восстановлением ароматичности. Заместитель на кольце задаёт два свойства: активирует или дезактивирует реакцию по скорости и направляет электрофил в орто-пара- или мета-положения. Оба свойства объясняются устойчивостью сигма-комплекса: группа, отдающая электроны, ускоряет реакцию и ведёт в орто-пара, электроноакцепторная - замедляет и ведёт в мета, а галогены сочетают дезактивацию с орто-пара-ориентацией.
